Python備忘録 国土数値情報「京都府」を題材にGeopandasの基本(1)


Helsinki大学のAutomating GIS  2022(https://autogis-site.readthedocs.io/en/latest/index.html)に従ってGeopandasについて学習していたところ、途中で教材になっているフィンランドのGISデータが取得できなかったため、「国土数値情報(https://nlftp.mlit.go.jp/ksj/index.html)」にある「政策区域-行政区域」情報(https://nlftp.mlit.go.jp/ksj/gml/datalist/KsjTmplt-N03-v3_1.html)から「京都府」のShapeFileデータをダウンロード、そして、GoogleDriveにアップロードして、Geopandasで加工・可視化してみました。

与えられた教材を使うのとは異なり、色々と工夫しながら学習を進めていけるので、とても理解が深まります。

まず、「国土数値情報」のHPに行き、左にあるメニューから「2.政策区域」を選択(クリック)し、「行政地域」メニューから「行政区域(ポリゴン)」を選択します。

行政区域データの説明およびダウンロード画面に飛ぶので、画面を下方向にスクロールし、お好みの都道府県を選択して、ShapeFileをダウンロードします。今回、わたしは「京都府」を選択してみました。

ダウンロードしたデータフォルダーを解凍した上で、GoogleDriveのGoogleColabo Notebooksのフォルダにアップロードしてます。

これで準備は完了!

GoogleColaboratoryを立ち上げます。

まず、Geopandasをインポートするとともに、GoogleColaboratoryでGoogleDriveを利用するための以下のおまじないコードを実行します。

!pip install geopandas

import geopandas as gpd

#Google ColabでGoogle Driveを使用するときのおまじない
from google.colab import drive
drive.mount('/content/drive')

早速、「京都府」のShapeFileをGeopandasで読み込みます。

#Define file path
fp = ('/content/drive/MyDrive/Colab Notebooks/N03-20220101_26_GML/N03-22_26_220101.shp')

#Read in the data from the file (startting at row 9)
data = gpd.read_file(fp)

data.head()

以下、ShapeFileの中身が表示されます。

N03_001N03_002N03_003N03_004N03_007geometry
0京都府NoneNoneNoneNoneMULTIPOLYGON (((135.31410 35.45566, 135.31255 ...
1京都府None京都市北区26101POLYGON ((135.72539 35.17080, 135.72552 35.170...
2京都府None京都市上京区26102POLYGON ((135.75062 35.03822, 135.75079 35.038...
3京都府None京都市左京区26103POLYGON ((135.80481 35.31708, 135.80586 35.316...
4京都府None京都市中京区26104POLYGON ((135.73195 35.02251, 135.73195 35.022...

以下のコードを実行して、座標系を確認してみます。

data.crs

出力です。

<Geographic 2D CRS: EPSG:6668>
Name: JGD2011
Axis Info [ellipsoidal]:
- Lat[north]: Geodetic latitude (degree)
- Lon[east]: Geodetic longitude (degree)
Area of Use:
- name: Japan - onshore and offshore.
- bounds: (122.38, 17.09, 157.65, 46.05)
Datum: Japanese Geodetic Datum 2011
- Ellipsoid: GRS 1980
- Prime Meridian: Greenwich

座標系はJGD2011(詳しいことはここでは割愛)、この座標系のEPSGコードは6668と表示されます。

ちょっとおためしで、このデータに含まれている座標情報を覗いてみました。以下のコードを実行します。

data.geometry.head()

出力はこんな感じで、各自治体のpolygonを定義する経度・緯度が並んでいます。

0    MULTIPOLYGON (((135.31410 35.45566, 135.31255 ...
1    POLYGON ((135.72539 35.17080, 135.72552 35.170...
2    POLYGON ((135.75062 35.03822, 135.75079 35.038...
3    POLYGON ((135.80481 35.31708, 135.80586 35.316...
4    POLYGON ((135.73195 35.02251, 135.73195 35.022...
Name: geometry, dtype: geometry

colmunの名称がわかりにくいので、名前を変更します。以下のコードを実行します。

data = data.rename(
    columns={
        'N03_001': 'PREF',
        'N03_003': 'CITY',
        'N03_004': 'TOWN',
        'N03_007': 'CODE'
    } )

data.head()

出力すると、columnの名称が置き換えられています。

PREFN03_002CITYTOWNCODEgeometryAREA
0京都府NaNNaNNaNNaNMULTIPOLYGON (((135.31410 35.45566, 135.31255 ...0.456821
1京都府NaN京都市北区26101POLYGON ((135.72539 35.17080, 135.72552 35.170...0.009380
2京都府NaN京都市上京区26102POLYGON ((135.75062 35.03822, 135.75079 35.038...0.000694
3京都府NaN京都市左京区26103POLYGON ((135.80481 35.31708, 135.80586 35.316...0.024415
4京都府NaN京都市中京区26104POLYGON ((135.73195 35.02251, 135.73195 35.022...0.000732

PREF列に含まれているデータをuniqueを使って取り出してみます。

data['PREF'].unique()

出力は以下のとおりで、京都府のデータですから都道府県列は「京都府」ということになりました。

array(['京都府'], dtype=object)

次はCITY列で同じことをしてみました。

data['CITY'].unique()

京都府内にある京都市と郡名が出力されました。あれ?舞鶴市とか福知山市がでてきません。それはあとで解決します。

array([None, '京都市', '乙訓郡', '久世郡', '綴喜郡', '相楽郡', '船井郡', '与謝郡'],
      dtype=object)

このデータを図化してみました。

data.plot()

改めて京都府だけ抽出すると、こんなに南北に長ボソかったんだなぁと感じました。
つぎは、行ごとに面積を計算してみます。
for index, row in data[0:5].iterrows():
    polygon_area = row['geometry'].area
    print(f'The polygon in row {index} has a surface area of {polygon_area:.4f}.')
一番最初の行が京都府全体になりますが、0.4568(ネットでは京都府の面積は4612平方キロメートルとあります)という訳のわからない数字が出てきました。JGD2011では面積は面積は正確に計算できませんし、メートル単位ではないということが理解できました。
The polygon in row 0 has a surface area of 0.4568.
The polygon in row 1 has a surface area of 0.0094.
The polygon in row 2 has a surface area of 0.0007.
The polygon in row 3 has a surface area of 0.0244.
The polygon in row 4 has a surface area of 0.0007.
※実用精度の面積の計算方法は別途メモしようと思います。

面積の単位や精度は一度脇において、GeoDataFlameの処理に戻ります。新たに設定した「Area」列に、各行の面積を計算して入力します。
data['AREA'] = data.area
data.head()

PREFN03_002CITYTOWNCODEgeometryAREA
0京都府NaNNaNNaNNaNMULTIPOLYGON (((135.31410 35.45566, 135.31255 ...0.456821
1京都府NaN京都市北区26101POLYGON ((135.72539 35.17080, 135.72552 35.170...0.009380
2京都府NaN京都市上京区26102POLYGON ((135.75062 35.03822, 135.75079 35.038...0.000694
3京都府NaN京都市左京区26103POLYGON ((135.80481 35.31708, 135.80586 35.316...0.024415
4京都府NaN京都市中京区26104POLYGON ((135.73195 35.02251, 135.73195 35.022...0.000732
各行の最終列に面積らしき数値が入りました。

Area列の統計諸量を表示してみます。
#面積の平均値、最大値、最小値などを表示
data['AREA'].describe()

count    1.000000e+03
mean     9.136425e-04
std      1.494483e-02
min      9.440544e-11
25%      4.549586e-09
50%      9.340953e-09
75%      2.564530e-08
max      4.568212e-01
Name: AREA, dtype: float64

各数値をみても、やはり数字の桁数がメートル系とは全く異なっています。

次は、京都市だけをピックアップして、「kyoto_city」に入力します。
#京都市のみを抽出
kyoto_city = data[data.CITY == '京都市']
kyoto_city.tail()
以下、出力です。tail()を使っているので、表示データは末尾からのピックアップになっています。
PREFN03_002CITYTOWNCODEgeometryAREAREGION
7京都府NaN京都市南区26107POLYGON ((135.72575 34.98546, 135.72577 34.985...0.001560京都市
8京都府NaN京都市右京区26108POLYGON ((135.72989 35.26630, 135.72995 35.266...0.028891京都市
9京都府NaN京都市伏見区26109POLYGON ((135.78157 34.97374, 135.78224 34.973...0.006084京都市
10京都府NaN京都市山科区26110POLYGON ((135.81113 35.01549, 135.81151 35.015...0.002833京都市
11京都府NaN京都市西京区26111POLYGON ((135.65553 35.02394, 135.65551 35.023...0.005848京都市

kyoto_cityを使って、京都市だけを図化してみました。
kyoto_city.plot()
おっ、この大きさだと、各行政地域の境界が識別できますね。

さて、このへんで行方不明のままの福知山市や舞鶴市を探そうと思います。データベースの最初の方は京都市なので、その後ろくらいを覗いてみました。
data[10:15]
京都市のうしろの行に福知山市出現。2列目はNoneで12行目の3列目に福知山市、4列目以降に舞鶴市が出現しました。
PREFN03_002CITYTOWNCODEgeometryAREA
10京都府NaN京都市山科区26110POLYGON ((135.81113 35.01549, 135.81151 35.015...2.833339e-03
11京都府NaN京都市西京区26111POLYGON ((135.65553 35.02394, 135.65551 35.023...5.847774e-03
12京都府NaNNaN福知山市26201POLYGON ((135.12664 35.46949, 135.12692 35.469...5.477151e-02
13京都府NaNNaN舞鶴市26202POLYGON ((135.31410 35.45566, 135.31255 35.455...1.628898e-07
14京都府NaNNaN舞鶴市26202POLYGON ((135.33622 35.47246, 135.33616 35.472...3.938604e-09

データベースの構造は1列目が都道府県名、2列目が政令指定都市名or郡名、3列目が一般の市名or町名のようです。

データベースの内容が少しずつ分かってきました。
市町村名を大ぐくりにするために、市域名と郡域名で整理してみます。
’REGION'という列を追加して、もし’CITY’がNaN(isna()を使用します)ならば、’TOWN'の文字列を、’CITY'に有意な文字列があれば’CITY'の文字列を、’REGION'列に入力します。
import pandas as pd

data["REGION"] = "" #"REGION"をstring型として仮設定
for index,row in data.iterrows():
    if pd.isna(row["CITY"]):
        data.at[index, "REGION"] = row["TOWN"]
    else:
        data.at[index, "REGION"] = row["CITY"]

data[10:15]

出力は以下のようになります。表示は市域ばかりですので、’REGION'は市の名前ばかりです。京都市や舞鶴市は複数行に分かれています。
PREFN03_002CITYTOWNCODEgeometryAREAREGION
10京都府NaN京都市山科区26110POLYGON ((135.81113 35.01549, 135.81151 35.015...2.833339e-03京都市
11京都府NaN京都市西京区26111POLYGON ((135.65553 35.02394, 135.65551 35.023...5.847774e-03京都市
12京都府NaNNaN福知山市26201POLYGON ((135.12664 35.46949, 135.12692 35.469...5.477151e-02福知山市
13京都府NaNNaN舞鶴市26202POLYGON ((135.31410 35.45566, 135.31255 35.455...1.628898e-07舞鶴市
14京都府NaNNaN舞鶴市26202POLYGON ((135.33622 35.47246, 135.33616 35.472...3.938604e-09舞鶴市

groupby()を活用して、’REGION'の内容ごとに整理してみます。
grouped_data = data.groupby("REGION")
grouped_data.head()

以下、少し難解な出力になるので省略します。おそらくグループごとに先頭5行程度が出力されているのだと理解します。

グループ化されたデータを図化してみました。これで市域・郡域が整理された図が出てくると思ったら、大違い。市域・郡域別の図が出力されました。逆に面白い出力だったので、掲載しておきます。
grouped_data.plot(column="REGION", legend=True, cmap='tab20')

/usr/local/lib/python3.8/dist-packages/geopandas/plotting.py:673: RuntimeWarning: More than 20 figures have been opened. Figures created through the pyplot interface (`matplotlib.pyplot.figure`) are retained until explicitly closed and may consume too much memory. (To control this warning, see the rcParam `figure.max_open_warning`).
  fig, ax = plt.subplots(figsize=figsize)
REGION
与謝郡     AxesSubplot(0.338984,0.125;0.347032x0.755)
久世郡       AxesSubplot(0.125,0.18807;0.775x0.62886)
乙訓郡      AxesSubplot(0.20156,0.125;0.621881x0.755)
亀岡市     AxesSubplot(0.214476,0.125;0.596048x0.755)
京丹後市    AxesSubplot(0.222478,0.125;0.580044x0.755)
京田辺市      AxesSubplot(0.34324,0.125;0.33852x0.755)
京都市     AxesSubplot(0.365132,0.125;0.294736x0.755)
八幡市     AxesSubplot(0.316921,0.125;0.391157x0.755)
南丹市     AxesSubplot(0.264283,0.125;0.496435x0.755)
向日市     AxesSubplot(0.332057,0.125;0.360886x0.755)
城陽市     AxesSubplot(0.125,0.155353;0.775x0.694293)
宇治市     AxesSubplot(0.262882,0.125;0.499236x0.755)
宮津市     AxesSubplot(0.371224,0.125;0.282553x0.755)
木津川市    AxesSubplot(0.198749,0.125;0.627502x0.755)
相楽郡     AxesSubplot(0.125,0.172272;0.775x0.660455)
福知山市    AxesSubplot(0.241416,0.125;0.542167x0.755)
綴喜郡     AxesSubplot(0.200861,0.125;0.623279x0.755)
綾部市     AxesSubplot(0.125,0.127123;0.775x0.750753)
舞鶴市     AxesSubplot(0.311917,0.125;0.401166x0.755)
船井郡     AxesSubplot(0.329335,0.125;0.366329x0.755)
長岡京市    AxesSubplot(0.168489,0.125;0.688023x0.755)

各市、各郡の形状を現していると思われます。
気になるのは凡例が文字化けしていることです。

よくよく考えると、grouped()したデータでは無く、grouped()しない生データを使えばうまく図化してくれるのではないかという結論に至り、以下のコードを実行しました。なんと結果は思い通りになりました。

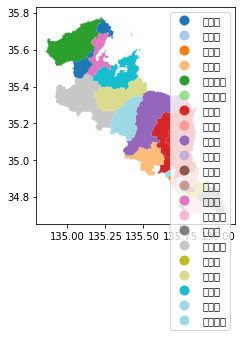

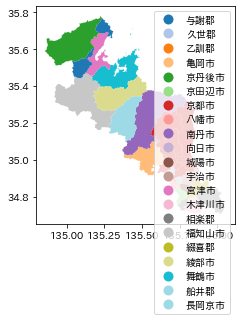

data.plot(column="REGION", legend=True, cmap='tab20')


残念なのは凡例が文字化けしたママであるということと、凡例が図と重なっていて、図が見えないという点です。

matplotlibおよびgeopandasで日本語が文字化けするという現象はよくあるようで、ネット上にたくさんのヒントが落ちていました。一番効率がよさそうなのは、ズバリ、以下のコードだとわたしは思います。

#matplotlibで日本語を表示するためのおまじない

!pip install japanize_matplotlib

import japanize_matplotlib


これを冒頭において先ほどの図化コードを実行します。
#matplotlibで日本語を表示するためのおまじない

!pip install japanize_matplotlib

import japanize_matplotlib

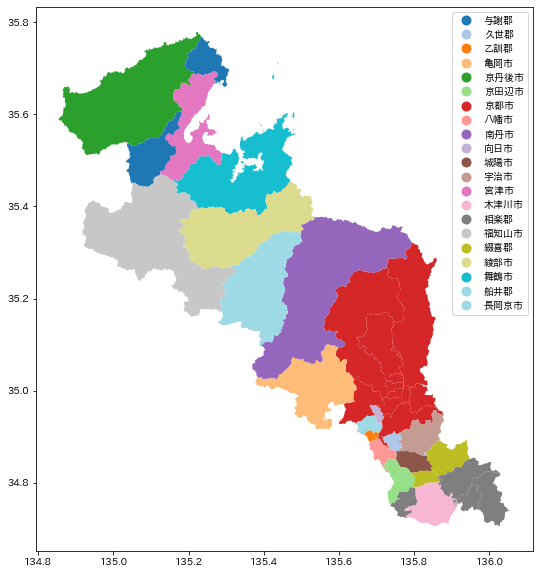

data.plot(column="REGION", legend=True, cmap='tab20')


ごいごいすー!
このおまじないで日本語が表示できました。

次に凡例(legend)と図の重なりを解消するために、凡例をグラフ外に出す方法を検索しました。しかし、matplotlib側のコードは出ているのですが、df.plot(legend=True)で図化した場合の凡例位置の命令方法は探し出すことができませんでした。
なんとか方法はないものかと悪戦苦闘していたところ、グラフのサイズを変えると、図と凡例の重なりは回避できることを発見。根本的な解決にはなりませんが、まあ、実用上は許容範囲でしょうか?
data.plot(column="REGION", cmap='tab20', figsize=(10,10), legend=True)


ちなみに、例えば与謝郡だけを取り出して図化するならば、以下のようなコードだと思います。
yosa_cou = grouped_data.get_group("与謝郡")
yosa_cou.plot()
